Açıklama

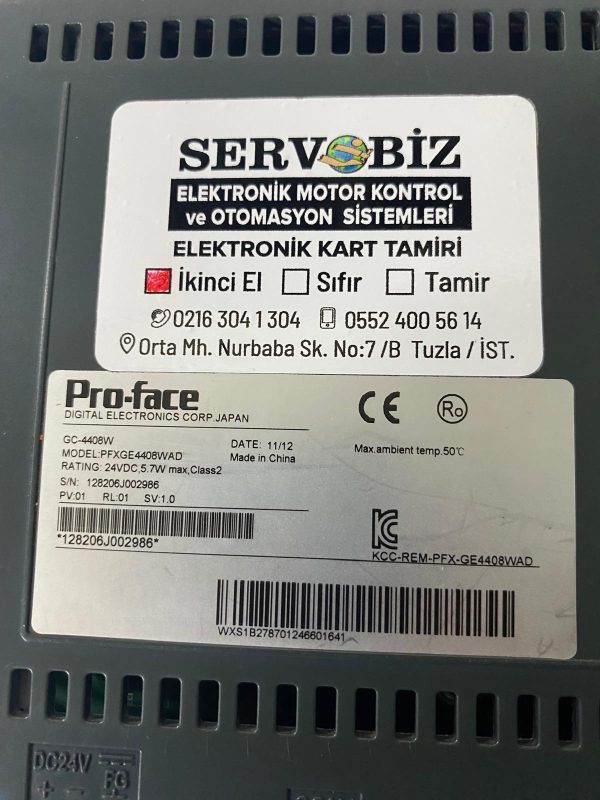

PRO-FACE PFXGE4408WAD

İKİNCİ EL VE ÇALIŞIR DURUMDA

Standart ürün bilgisi

Aile:İnsan-makine arayüzü

Seri:GC4000 Serisi

Boyut:7″ Genişlik

Örnek:PFXGE4408WAD

Küresel Kod:PFXGE4408WAD

Değiştirme seçeneği 1

Değiştirme kodu 1:PFXET6400WAD

Yedek kod 1 yorum:ET6000 Serisi DC güç kaynağı TFT renkli LCD

Ekran özellikleri

Görüntü türü:TFT Renkli LCD

Ekran boyutu:7″ Genişlik

Çözünürlük:800 x 480 piksel (WVGA)

Etkili görüntüleme alanı:G154,08 x Y85,92 mm [G6,066 x Y3,382 inç]

Ekran renkleri:65.536 renk

Arka ışık

NEDEN OLMUŞ

Arka aydınlatmanın kullanım ömrü

20.000 saat veya daha fazla (her biri arka ışık parlaklığı %50’ye düşmeden önce 25 °C’de [77 °F] sürekli çalışmada)

Parlaklık kontrolü

8 Seviye (Dokunmatik panel ile ayarlanır)

Dokunmatik panel tipi

Dirençli Film (analog)

Dokunmatik panel ömrü

1.000.000 kez veya daha fazla, 100.000 kez veya daha fazla tarama

Dil yazı tipleri

Çince (Basitleştirilmiş)

Karakter boyutları

Standart yazı tipi: 8 x 8, 8 x 16, 16 x 16 ve 32 x 32 piksel yazı tipleri

Yazı tipi boyutları

Genişlik 1 ila 8 kat genişletilebilir. Yükseklik 1/2 ve 1 ila 8 kat genişletilebilir.

8 x 8 nokta

40 karakter x 30 satır

8 x 16 nokta

40 karakter x 15 satır

16 x 16 nokta

20 karakter x 15 satır

32 x 32 nokta

10 karakter x 7 satır

Elektriksel özellikler

Nominal giriş voltajı

24 Vdc

İzin verilen gerilim düşüşü

En düşük giriş voltajıyla 1 ms veya daha az, nominal giriş voltajıyla 10 ms veya daha az

Güç tüketimi

Ani akım

50 A veya daha az

Gerilim dayanıklılığı

600 Vac, 1 dakika boyunca 20 mA

Yalıtım direnci

500 Vdc, 10 MΩ veya daha fazla (güç terminali ile FG terminalleri arasında)

Çevresel özellikler

Uluslararası güvenlik standartları

Çevre hava sıcaklığı

0 ila 50 °C [32 ila 122 °F]

Depolama sıcaklığı

-20 ila +60 °C [-4 ila 140 °F]

Ortam nemi

%85 RH (Islak termometre sıcaklığı: 39 °C [102,2 °F] maks. – yoğuşma yok)

Depolama nemi

%10 ila %90 RH (Yoğuşmasız, ıslak termometre sıcaklığı 39 °C [102,2 °F] veya daha az)

Toz

0,1 mg/m ³ (10 ^-7 oz/ft ³ ) veya daha az (iletken olmayan seviyeler)

Kirlilik derecesi

Kirlilik Derecesi 2 ortamında kullanım için

Aşındırıcı gazlar

Aşındırıcı gazlardan arındırılmış

Hava basıncı (irtifa aralığı)

2.000 m [6.561 ft.] maks.

Titreşim direnci

IEC/EN60068-2-6, 5 ila 150 Hz, 3,5 mm (0,38 inç) maks., 1gn pm 3 eksen

Sarsıntı direnci

IEC 60068-2-27, 11 ms için 1/2 sinüzoidal darbe, 3 eksende 15g

Elektrostatik deşarj bağışıklığı

EN/IEC 61131-2, 4 kV doğrudan temas, 8 kV hava teması

Elektromanyetik uyumluluk (EMC)

IEC 61000 – 4 – 5, 0,5 kV (Güç kaynağında Diferansiyel Mod), 1 kV (Güç kaynağında Ortak Mod)

Hafıza

Uygulama belleği

FLAŞ EPROM 8 MB

Yedek bellek

FLAŞ EPROM 128 KB

Saat doğruluğu

Çalışma koşulları ve pil ömründeki değişiklikler saatte ayda -380 ile +90 saniye arasında bir hataya sebep olabilir.

Arayüz özellikleri

Seri (COM1)

Asenkron İletim: RS-232C, Veri Uzunluğu: 7 veya 8 bit, Durdurma Biti: 1 veya 2 bit, Parite: Yok, Çift veya Tek, Veri İletim Hızı: 2.400 ila 115.200 bps, Konnektör: D-Sub 9 (fiş)

Seri (COM2)

Asenkron İletim: RS-422 / 485, Veri Uzunluğu: 7 veya 8 bit, Durdurma Biti: 1 veya 2 bit, Parite: Yok, Çift veya Tek, Veri İletim Hızı: 2.400 ila 187.500 bps, Konnektör: D-Sub 9 pin (fiş)

USB (Tip A)

USB 2.0 (Tip A) x 1 ile uyumludur
İletişim mesafesi: 5 m [16,4 ft.] veya daha az

USB (mini-B)

USB (mini-B) x 1’e uygundur, Proje dosyası yükleme/indirmede kullanılır

Yapısal özellikler

Topraklama

^{Fonksiyonel topraklama: 0,1 Ω, 2mm 2} (AWG 14) topraklama direnci .

Soğutma yöntemi

Doğal hava sirkülasyonu

Yapı

Ön Panel: IP65 (IEC60529), Muhafaza tipi 4 yalnızca iç mekanda kullanıma uygundur (UL 50) vidalı montaj bağlantı elemanları ile, Arka Panel: IP20 (IEC 60529)

Dış boyutlar

G207,8 x Y153,2 x D59,8 mm [G8,18 x Y6,03 x D2,35 inç]

Boyutlar

Dış boyutlar
